系統架構

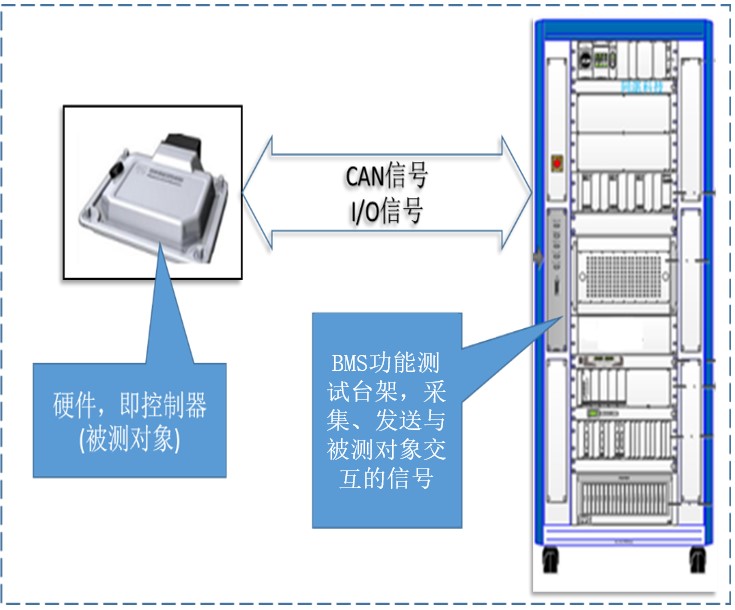

BMS功能測試臺架框圖

參考標準

1. QC/T 897-2011《電動汽車用電池管理系統技術條件》相關條目測試

2. GBT 18487.1-2015《電動汽車傳導充電系統  第1部分：通用要求》

3. GBT 20234.1-2015《電動汽車傳導充電用連接裝置  第1部分：通用要求》

4. GBT 20234.2-2015《電動汽車傳導充電用連接裝置  第2部分：交流充電接口》

5. GBT 20234.3-2015《電動汽車傳導充電用連接裝置  第3部分：直流充電接口》

6. GBT 27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

7. GB-T 18384.1-2015 電動汽車 安全要求 第1部分 車載可充電儲能系統(REESS)

8. GB-T 18384.3-2015 電動汽車 安全要求 第3部分 人員觸電防護

BMS功能測試臺架的功能

根據上述原理， BMS功能測試系統可以完整的實現BMS控制器的測試環境，并真正做到一鍵操作達到測試的目的。如下圖為快充CC2信號檢測功能實現。

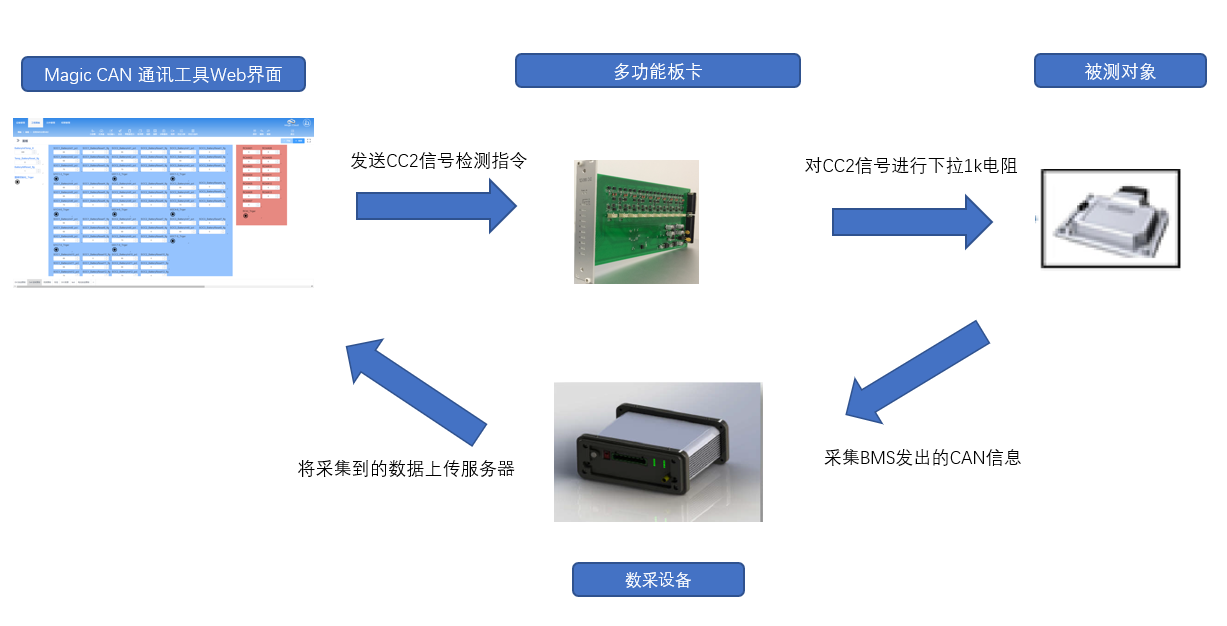

快充CC2信號檢測功能實現流程圖

快充CC2信號檢測功能實現步驟：首先，在服務器上運行Magic CAN通訊工具Web界面發送CC2信號檢測指令，自制信號調理板卡對快充插槍信號下拉1K電阻，模擬快充插槍信號確認，然后數采設備采集對應CAN信息，并將采集到數據上傳給服務器。

Magic CAN通訊工具與服務器之間為以太網連接，通過服務器Magic CAN通訊工具Web界面向Magic CAN通訊工具發送BMS喚醒信號KL15/30，Magic CAN通訊工具通過自制信號調理板卡將KL15/30信號發送被測對象（BMS控制器），被測對象喚醒成功。此時若要給這個通道造短接到GND的故障命令，則通過服務器Magic CAN通訊工具Web界面發送命令至Magic CAN通訊工具，然后Magic CAN通訊工具把命令信號通過CAN通訊發送至FIU板卡，F(xiàn)IU板卡把對應通道短接到GND，則KL15/30信號就被短接到GND，被測對象則喚醒失敗。滿足國標的整車模型可通過FastCoder工具部署到實時處理器中，并運行。

BMS功能測試系統可以完整的實現BMS控制器的測試環境，并真正做到一鍵操作達到測試的目的。

BMS功能測試臺架功能包含以下列表內容，并且支持測試項目定制化。

表1 功能列表

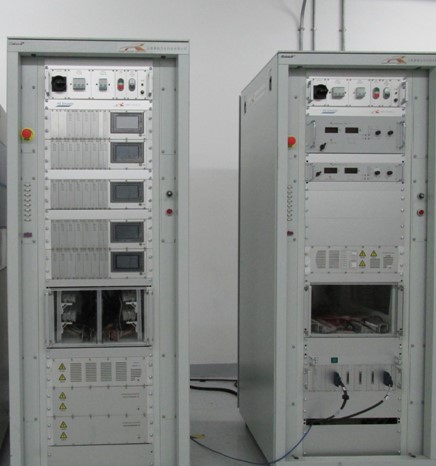

系統尺寸

設備尺寸（寬*深*高mm）：800*1000*2065

設備重量：＜240kg

鋁鎂型材機柜，組裝靈活，外型美觀，結構堅固，可承受500kg

表面采用靜電粉末噴塑處理

注：本產品為定制產品，實體照片僅供參考，具體已實際交貨為準
