硬件在換測試技術

硬件在環是汽車系統V模式開發流程的一環。V模式開發流程的特點是無論進行開發、編程或測試，總是在同一環境下工作，開發過程的每一步都可以得到驗證。使用這一方法最直接的效果就是加速和簡化開發流程，這樣，技術人員可以快速地把自己的思想變成現實，并可以盡早消除系統設計的錯誤。V模式開發流程如圖1.1所示。

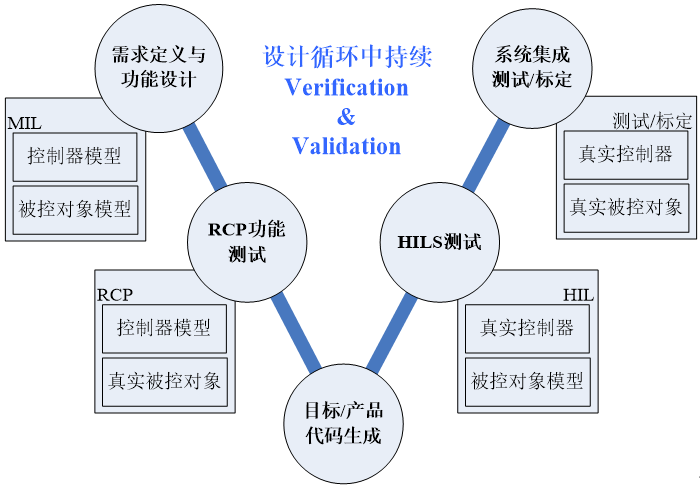

圖1.1 V模式開發流程

作為V模式開發流程的驗證環節，硬件在環仿真的作用是盡可能真實地模擬現實世界，盡可能準確地模擬進入控制器的以及從控制器發出的模擬和數字信號。它是將部分實際的系統部件用高速運行的實時模型代替，實時模型在實時系統中運行，驅動硬件設備提供測試對象的輸入接口并且檢測測試對象的輸出接口，這樣測試對象就與實時系統連接成為一個環路，通過仿真試驗對測試對象的各項性能進行測試和評估。圖1.2展示了硬件在環系統最基本的結構。

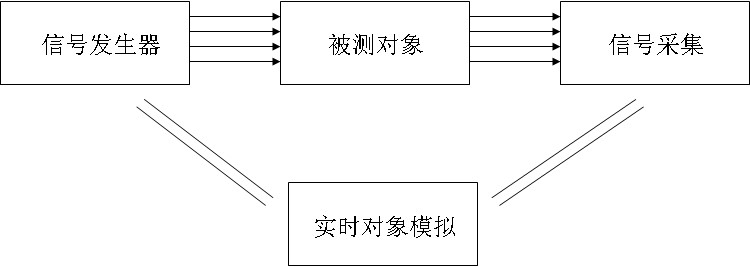

圖1.2基本硬件在環系統結構

硬件在環仿真技術改變了傳統的測試手段，它可以完整地模擬汽車的各種工況，大大降低開發成本并提高開發效率。與傳統測試手段相比，它的優勢主要體現在以下幾個方面：

（1）同步開發

使用硬件在環仿真技術，能夠保證在系統開發的初期，缺乏其它相關硬件設備的條件下仍然可以獨立地調試和評估測試對象的軟硬件，實現系統的同步開發，縮短開發周期。

（2）極限測試和破壞性試驗

硬件在環仿真技術可以模擬車輛的各種工況，尤其是那些現實中很少出現的極限情況及一些危險的或者具有破壞性的試驗，比如各類故障的模擬，而不會因此產生實際的風險和損失，這將大大降低開發的成本和風險性。

（3）可重復再現

硬件在環仿真技術能夠極為精準地重復再現任何一次試驗，而這在實車測試中是很難做到的。

（4）調試過程全面、快捷

硬件在環仿真技術能夠全面、快捷地進行測試，能夠在系統開發的初期檢測出軟硬件設計的大多數錯誤。眾所周知，越是到系統開發的后期，處理錯誤的方式就越有限，而處理錯誤的成本就會越高，而通過硬件在環測試可以使錯誤消失在初期，大幅度降低后期工作量。

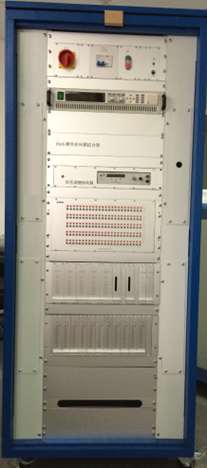

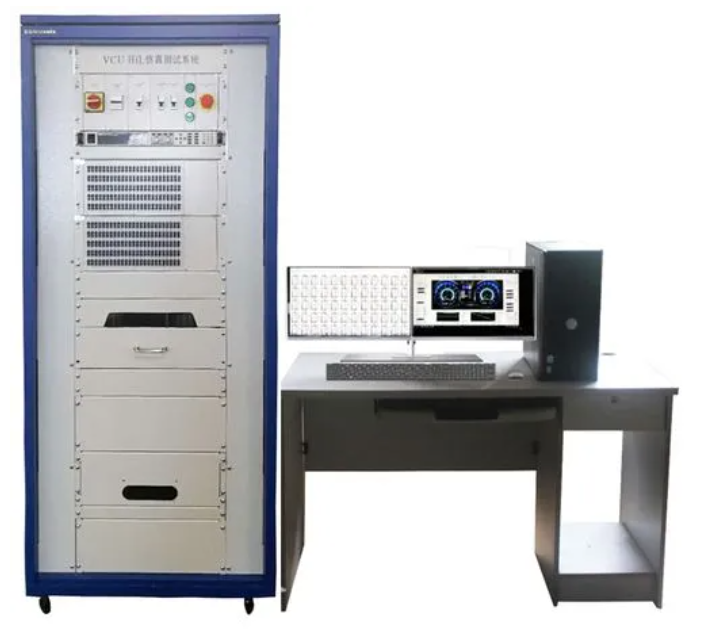

硬件在環測試臺架基本原理

根據HIL測試的特點和優勢，如下圖，VCU硬件在環平臺基本結構主要有三部分組成：PC機，實時仿真器，VCU硬件控制器。其中實時仿真器主要負責實時運行混合動力汽車的仿真模型，并發送CAN消息及虛擬傳感器電信號給VCU，而VCU則接收實時仿真器的CAN消息及傳感器信號，運行控制策略，并發出控制信號和CAN消息給實時仿真器，作為其下一運行步長的輸入數據。這樣，為VCU構建出一個虛擬實車的工作環境。而PC機主要功能有：通過仿真器上位機軟件在線觀測或修改仿真模型中的變量值，例如可以在線觀測仿真模型中的電池SOC，加速踏板深度等變量值，同時也能夠在線修改SOC值、加速踏板深度等；通過測量標定軟件，對VCU內運行軟件策略進行參數的測量。

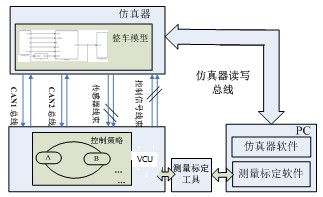

圖1.3 VCU HIL原理

功能測試

VCU功能測試項目包括：

診斷測試

VCU診斷測試包括：
